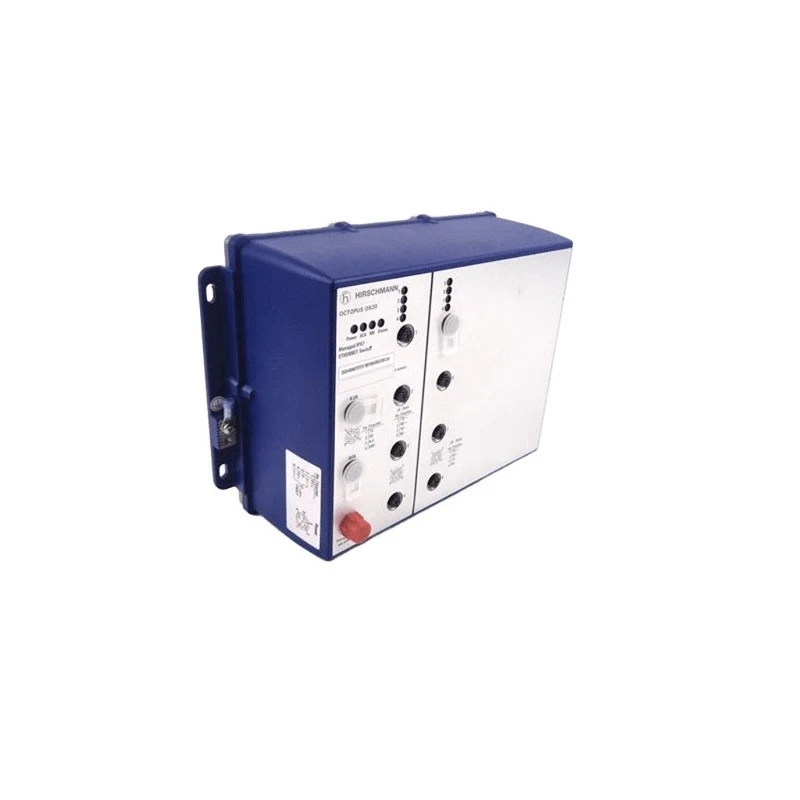

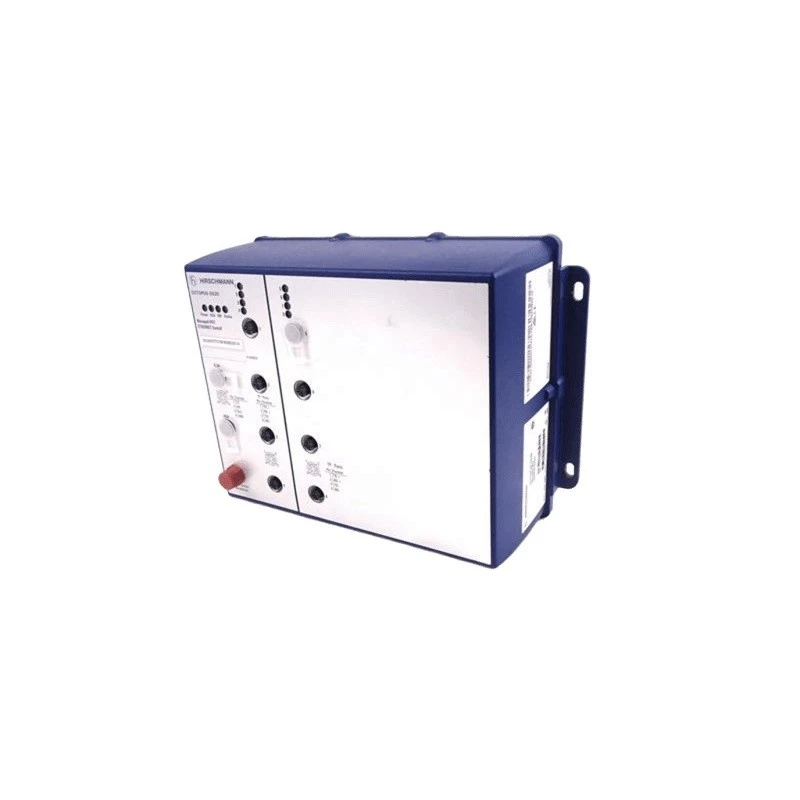

Hirshcmann OS 20-000800 t5t5t 5- tbbu999hhhse2s OS20 Ahtapot II

KonfigüratörTanım

Otomasyon ağları ile saha düzeyinde kullanılmak üzere özel olarak tasarlanan Hirshcmann Ahtapot OS20 ailesindeki anahtarlar, mekanik stres, nem, kir, toz, şok ve titreşimlerle ilgili en yüksek endüstriyel koruma derecelendirmelerini (IP67, IP65 veya IP54) sağlar. Ayrıca ısı ve soğuğa dayanabilirler, ancak

En katı yangın önleme gereksinimlerinin yerine getirilmesi. Hirshcmann Ahtapot OS20 anahtarlarının engebeli tasarımı, doğrudan makinelere, kontrol dolapları ve dağıtım kutularının dışına monte etmek için idealdir. Anahtarlar gerektiği kadar sık basamaklı olabilir - bu cihazlara kısa yollara sahip merkezi olmayan ağların uygulanmasına izin vermek, kablolama maliyetlerini önemli ölçüde azaltmak için.

Teknik Spesifikasyonlar

ÜrünTanım

Tanım	IEEE 802.3, Mağaza ve Ön-Değiştirme, HiOS Katman 2 Standardı, Fast-Ethernet Türü, Elektriksel Fast Ethernet Uplink-Ports uyarınca yönetilen IP65 / IP67 anahtarı
Yazılım Versiyon	Hios 1 0. 0. 00
Liman tip Vemiktar	Toplam 8 bağlantı noktası :; TP kablosu, otomatik geçiş, otomatik sevişme, otomatik polarite. Uplink bağlantı noktaları 10/100base-tx m12 "d"-kodlu, 4- pinler; Yerel bağlantı noktaları 10/100base-tx m12 "d"-kodlu, 4- pin

Daha Arayüzler

Güç tedarik/sinyal temas etmek	1 x m 12 5- pim konnektörü, bir kodlama
V.24 arayüz	1 x m 12 4- pin soketi, bir kodlama
USB arayüz	1 x m 12 5- pin soketi, bir kodlama

Ağ boyut - uzunluk ile ilgili kablo

Bükülmüş çift(TP)

0-100 m

Ağ boyut - basamaklık

Astar - / yıldız topoloji

herhangi

Yüzük yapı

(Hiper halkası) miktar anahtarlar

MRP, Hiper-Ring Max. 5 0 anahtarlar (yeniden yapılandırma süresi 0.3 s), RSTP

Güçgereksinimesirler

İşletme Gerilim	2 x 24 VDC (16.8 .. 30 VDC)
Güç tüketim	maks. 22 W
Güç çıktı içinde BTU (İt)/s	maks. 75

Yazılım

Değiştirme	Bağımsız VLAN öğrenimi, hızlı yaşlanma, statik tek noktaya yayın/çok noktaya yayın adres girişleri, QoS/bağlantı noktası önceliklendirmesi (802.1d/p), TOS/DSCP önceliklendirmesi, arayüz güven modu, cos kuyruk yönetimi, kuyruk şekillendirme/maks. Kuyruk bant genişliği, akış kontrolü (802.3x), çıkış arayüzü şekillendirme, giriş fırtına koruması, jumbo çerçeveler, VLAN (VLAN farkında olmayan mod, sesli VLAN, Igmp snooping/querier başına VLAN (V1/V2/V3), bilinmeyen çoklu yayın, multicast filtreleme, çoklu yayın, multicast filtreleme, çoklu yayın, multicast filtreleme Protokol (MMRP), Çoklu Kayıt Protokolü (MRP)
Fazlalık	LACP, Bağlantı Yedekleme, Ortam Yedekleme Protokolü (MRP) (IEC 62439-2), RSTP 802.1D -2004 (IEC 62439-1), RSTP korumaları ile bağlantı toplama
Yönetmek	Çift yazılım görüntü desteği, TFTP, SFTP. SCP. LLDP (802.1AB), LLDP-MED, SSHV2, V.24, HTTP, HTTPS, Tuzaklar, SNMP V1/V2/V3, Telnet IPv6 Yönetimi
Teşhis	LEDS Yönetimi Adresi Çatışma Algılama, MAC Bildirimi, Sinyal Kontağı, Cihaz Durumu Göstergesi, TCPDUMP, LED'ler, Syslog, ACA'da kalıcı günlüğü, otomatik disibable algılama, çift yükleme tespiti, dubleks uyumsuzluk algılama, bağlantı hızı ve bağlantı hızı ve dupleks izleme, rmon (1,3,9), port yansıtma N: 1, port yansıtma), port yansıtma N: Bilgi, Soğuk Başlangıçta Kendi Kendi Testleri, Bakır Kablo Testi, SFP Yönetimi, Yapılandırma Kontrolü iletişim kutusu, Anahtar Dökme, Anlık Görüntü Yapılandırma Özelliği
Konfigürasyon	Otomatik Yapılandırma Geri Alma (Roll-Back), Yapılandırma Parmak İpimi, Metin Tabanlı Yapılandırma Dosyası (XML), Otomatik Konaklama ile Bootp/DHCP İstemcisi: DHCP Sunucusu: DHCP Sunucusu: DHCP Sunucusu: VLAN başına Havuzlar, AutoConfiguration Adaptör ACA21/22 (USB), Hidiskovery, DHCP Relay, Hidiskovery, DHAMLOVY ( Komut dosyası, tam özellikli MIB desteği, web tabanlı yönetim, içeriğe duyarlı yardım, uzak bir sunucuda yedekleme yapılandırması, yapılandırırken, yapılandırmayı temizle ancak IP ayarlarını tut, Boot'da Envm üzerinde CLI komut dosyası, html5 tabanlı yönetim
Güvenlik	MAC tabanlı bağlantı noktası güvenliği, 802.1x ile bağlantı noktası tabanlı erişim kontrolü, konuk/yetkili olmayan VLAN, entegre kimlik doğrulama sunucusu (IAS), hizmet reddi önleme, VLAN tabanlı ACL, temel ACL, yönetime erişim, vlan, kısıtlama, kısıtlama, kısıtlama, kullanımı, kullanımı, kullanımı, kullanımı, kullanımı, kullanımı, kullanma izi, uygun şekilde destekleme, kullanma izi, kullanma, kullanımı, kullanımı, kullanımı, kullanımı, kullanımı, kullanma yoluyla erişim Yapılandırılabilir şifre ilkesi, yapılandırılabilir oturum açma denemesi, SNMP günlüğüne, birden fazla ayrıcalık seviyesi, yerel kullanıcı yönetimi, yarıçap yoluyla uzaktan kimlik doğrulama, kullanıcı hesabı kilitleme, ilk girişte şifre değişikliği
Zaman senkronizasyon	PTPV2 Şeffaf Saat İki Adımlı, PTPV2 Sınır Saati, Tamponlu Gerçek Zamanlı Saat, SNTP İstemcisi, SNTP Sunucusu
Sanayi Profiller	Ethernet/IP Protokolü, IEC61850 Protokolü (MMS Server, Switch Modeli), ModBustCP, Profinet IO Protokolü
Çeşitli	Manuel kablo geçişi, bağlantı noktası gücü aşağı
Ön ayarlar	Standart ürün yazılımı

Ortamkoşullar

MTBF (Telekordia Sr -332 Sorun 3) @ 25 derece	1 671 961 h
İşletme sıcaklık	-40-+70 derece
Depolama/taşıma sıcaklık	-40-+85 derece
Akraba nem (Ayrıca Yoğuşma)	5-100 %

Mekanik yapı

Boyutlar (WXHXD)	261 mm x 186 mm x 95 mm
Ağırlık	3,5 kg
Montaj	Duvar montajı
Koruma sınıf	IP65 / IP67

Mekanik istikrar

IEC 60068-2-6 titreşim	3.5 mm, 3 Hz -9 Hz, 1 0 döngüler, 1 oktav/dk.; 1 g, 9 Hz -150 Hz, 10 döngü, 1 oktav/dk 2 Hz - 13. 2 Hz, 1 mm; 13.2 Hz - 200 Hz, 0.7 g
IEC 60068-2-27 şok	15 g, 11 ms süre, 18 şok

EMC parazit yapmak dokunulmazlık

En 61000-4-2 Elektrostatik boşaltma (ESD)	6 kV temas deşarjı, 8 kV hava deşarjı
En 61000-4-3 Elektromanyetik alan	10 V/M (80-3000 MHz)
En 61000-4-4 hızlı geçişler (patlamak)	2 KV güç hattı, 4 kV veri hattı
En 61000-4-5 kabarmak Gerilim	Güç hatları: 2 kV (hat/toprak), 1 kV (çizgi/çizgi), veri hatları: 1 kV (çizgi/toprak)
En 61000-4-6 YAPILAN Dokunulmazlık	10 V (150 kHz -80 MHz)

EMC yayılmış dokunulmazlık

En 55022	EN 55032 Sınıf A
FCC CFR47 Parça 15	FCC 47CFR Bölüm 15, Sınıf A

Onaylar

Temel Standart	CE; FCC; EN61131
Emniyet ile ilgili sanayi kontrol teçhizat	Tr 60950-1
Gemi yapımı	DNV

Kapsam teslimat Ve aksesuarlar

Kapsam ile ilgili teslimat

1 × Cihaz, güç bağlantısı için 1 x konektör, genel güvenlik talimatları

Daha öteTalimatlar

Ürün Belgeler	https://www.doc.hirschmann.com/index.html
Sertifikalar	https://www.doc.hirschmann.com/certificates.html
Yazılım İndirmek	https://hirschmann-support.belden.com/en-us/downloads
