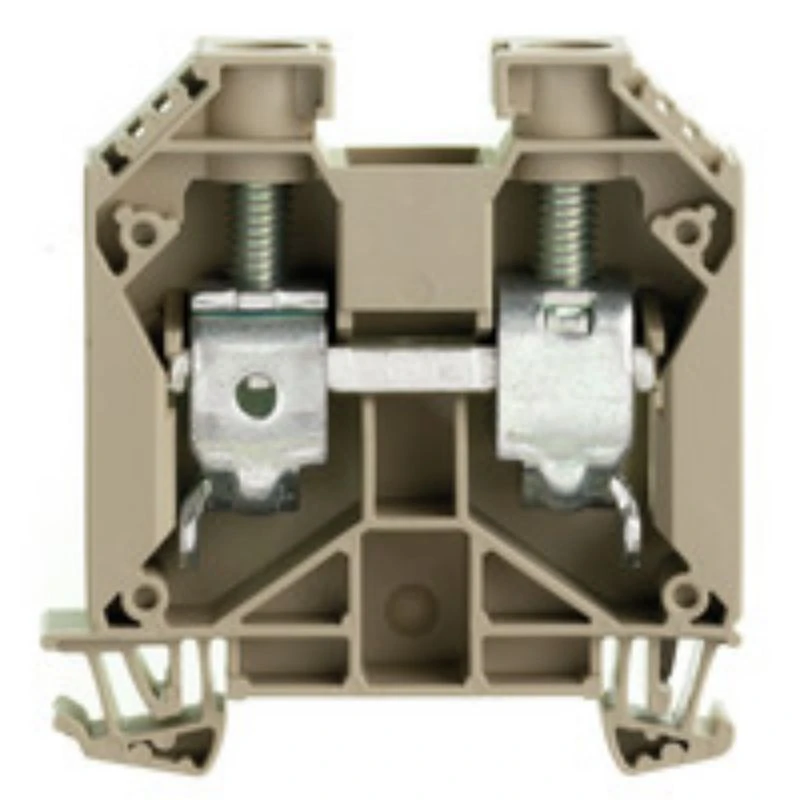

Weidmuller WDU 35 1020500000

Versiyon

Besleme terminal bloğu, vida bağlantısı, karanlık bej, 35 mm², 125 a, 1000 V, bağlantı sayısı: 2

Sipariş No.

1020500000

Tip

WDU 35

GTIN (EAN)

4008190077013

Miktar.

40 öğe

Derinlik

62,5 mm

Derinlik (inç)

2.461 inç

Din Rayı dahil derinlik

63 mm

Yükseklik

60 mm

Yükseklik (inç)

2.362 inç

Genişlik

16 mm

Genişlik (inç)

0. 63 inç

Net ağırlığı

51.38 g

Saklama sıcaklığı

-25 derece ... 55 derece

Çalışma sıcaklığı aralığı

Çalışma sıcaklığı aralığı için bkz.

Sürekli çalışma sıcaklığı., Min.

-60 derece

Sürekli çalışma sıcaklığı., Maks.

130 derece

ROHS uyum durumu

Muafiyet olmadan uyumlu

SVHC'ye ulaşmak

0 yukarıda SVHC yok. Ağırlık% 1

Malzeme

Kibar

Renk

koyu bej

UL 94 Flammability Derecelendirme

V-0

Sertifika No. (ATEX)

Demko14atex1338u

Sertifika No. (IECEX)

IECEXULD14.0005U

Maks. Voltaj (ATEX)

690 V

Akım (ATEX)

115 A

Tel Kesit Maks. (ATEX)

35 mm²

Maks. Voltaj (IECEX)

690 V

Akım (IECEX)

115 A

Tel Kesit Maks. (IECEX)

35 mm²

Çalışma sıcaklığı aralığı

Çalışma sıcaklığı aralığı için bkz.

İşaretleme en 60079-7

EX EB II C GB

Ex 2014/34/AB etiketi

II 2 GD

Versiyon

Vida bağlantısı
Sikilebilir çapraz bağlantı için
Bağlayıcı olmadan bir uç

Uç Kapak Plakası Gerekli

Evet

Potansiyel sayısı

1

Seviye sayısı

1

Seviye başına sıkıştırma noktası sayısı

2

Katman başına potansiyel sayısı

1

Dahili olarak çapraz bağlantılı seviyeler

HAYIR

Pe bağlantısı

HAYIR

Demiryolu

TS 35

N-fonksiyonu

HAYIR

PE fonksiyonu

HAYIR

Kalem işlevi

Evet

Bağlantılı tel, mahsur, iki kelepçeli kablo için enine kesit, maks.

16 mm²

Bağlı tel, mahsur, iki kelepçeli kablo için enine kesit, min.

16 mm²

Tel bağlantısı kesiti, ince mahsur kalmış tel ucu ferrules din 46228/1, 2 kelepçeli kablolar, maks.

16 mm²

Tel bağlantısı kesiti, ince mahsur kalmış tel ucu ferrules din 46228/1, 2 kelepçeli kablolar, min.

2,5 mm²

Tel bağlantı kesiti, ince mahsur, iki kenetlenebilir kablo, min.

2,5 mm²

Tel enine kesit, ince mahsur, iki kelepçeli kablo, maks.

16 mm²

Patlama test edilmiş versiyon

Evet

Benzer terminallerin sayısı

1

Açık taraflar

Sağ

Montaj türü

Anlık

Bağlantı türü, ek bağlantı

Vidalı / lehim bağlantısı

Bıçak boyutu

6,5 x 1.2 mm

Sıkıştırılabilir iletken

Bağlantı Özellikleri:

Vida bağlantısı

İletken bağlantısı için kesit:

Tip:

katı, h05 (07) vu

Min .:2.5 mm²

Max.:16 mm²

Nominal: 35 mm²

Tel ucu Ferrule:

Soyma Uzunluğu:

Min .:18 mm

Max.:18 mm

Nominal: 18 mm

Sıkma torku:

min.:4 nm

Max.:5 nm

Bağlantı Özellikleri:

Vida bağlantısı

İletken bağlantısı için kesit:

Tip:

mahsur, H07V-R

Min .:2.5 mm²

Max.:50 mm²

Nominal: 35 mm²

Tel ucu Ferrule:

Soyma Uzunluğu:

Min .:18 mm

Max.:18 mm

Nominal: 18 mm

Sıkma torku:

min.:4 nm

Max.:5 nm

Bağlantı Özellikleri:

Vida bağlantısı

İletken bağlantısı için kesit:

Tip:

Esnek, H05 (07) VK

Min .:2.5 mm²

Max.:35 mm²

Nominal: 35 mm²

Tel ucu Ferrule:

Soyma Uzunluğu:

Min .:18 mm

Max.:18 mm

Nominal: 18 mm

Sıkma torku:

min.:4 nm

Max.:5 nm

Kelepleme aralığı, maks.

50 mm²

Kelepleme aralığı, min.

2,5 mm²

Sıkıştırma vidası

M 6

Bağlantı kesiti, mahsur, maks.

50 mm²

Bağlantı kesiti, mahsur, min.

2,5 mm²

Bağlantı yönü

yanında

IEC 60947-1

B9

Bağlantı sayısı

2

Soyma uzunluğu

18 mm

Sıkma torku, maks.

5 nm

Sıkma torku, min.

4 nm

İkiz tel ucu ferrullar, maks.

16 mm²

İkiz tel ucu ferrullar, min.

1,5 mm²

Bağlantı türü

Vida bağlantısı

Tel bağlantı kesiti AWG, maks.

AWG 2

Tel bağlantı kesiti AWG, min.

AWG 12

Tel bağlantı kesiti, ince mahsur, maks.

35 mm²

Tel bağlantısı kesiti, ince mahsul, min.

2,5 mm²

Tel bağlantısı kesiti, tel ucu Ferrules DIN 46228/1, maks.

35 mm²

Tel bağlantısı kesiti, tel ucu Ferrules DIN 46228/1, min.

2,5 mm²

Tel bağlantısı kesiti, tel ucu Ferrules DIN 46228/4, maks.

35 mm²

Tel bağlantısı kesiti, tel ucu Ferrules DIN 46228/4, min.

2,5 mm²

Tel bağlantısı kesiti, katı çekirdek, maks.

16 mm²

Tel bağlantısı kesiti, katı çekirdek, min.

2,5 mm²

Sertifika No. (CSA)

200039-1057876

Mevcut boyut C (CSA)

150 A

Voltaj boyutu C (CSA)

600 V

Tel Kesit Min. (CSA)

12 AWG

Demiryolu

TS 35

Standartlar

IEC 60947-7-1

Tel bağlantı kesiti AWG, maks.

AWG 2

Tel bağlantı kesiti AWG, min.

AWG 12

Derecelendirilmiş kesit

35 mm²

Nominal Voltaj

1,000 V

Nominal DC voltajı

1,000 V

Değerlendirilmiş Akım

125 A

Maksimum kablolarda akım

150 A

Standartlar

IEC 60947-7-1

IEC 60947-7- x'e göre hacim direnci

0.26 mΩ

Nominal dürtü dayanıklı voltaj

8 KV

IEC 60947-7- x uyarınca güç kaybı

4 W

Kirlilik şiddeti

3

Dalgalanma voltajı kategorisi

Üçüncü

Sertifika No. (UR)

E60693

İletken Boyut Fabrika Kabloları Maks. (Ur)

0 AWG

İletken boyutu fabrika kablolama min. (Ur)

12 AWG

İletken Boyut Alan Kabloları Maks. (Ur)

0 AWG

İletken Boyut Alan Kablolama Min. (Ur)

12 AWG

Mevcut boyut C (UR)

150 A

Voltaj boyutu C (ur)

1000 V
